Introduction & Motivation

When implementing digital signatures in enterprise-grade systems, security is non-negotiable.
Storing a certificate in a local PFX or P12 file is convenient but exposes the private key to extraction or compromise. In contrast, PKCS#11 hardware tokens (such as USB dongles, smart cards, and HSMs) keep keys inside a tamper‑resistant boundary, ensuring they never leave the device.

This post demonstrates how to use GroupDocs.Signature for .NET together with Pkcs11Interop to sign PDF documents with hardware tokens. The approach combines convenience and compliance: GroupDocs handles all PDF‑level packaging (signature fields, digest calculation, embedding), while the token performs the actual cryptographic signing.

⚠️ Hinweis zur frühen Implementierung
Diese Lösung wird derzeit als frühe Implementierung für die Verwendung von PKCS#11 Digital‑Signatur‑Dongles mit GroupDocs.Signature bereitgestellt.
Obwohl sie das Signieren von Dokumenten mit Hardware‑Token ermöglicht, empfehlen wir dringend, zusätzliche Tests in Ihrer eigenen Umgebung durchzuführen, um sicherzustellen, dass sie Ihren Compliance‑ und Sicherheitsanforderungen entspricht.
Wir würden uns sehr über Ihr Feedback, Testergebnisse und Verbesserungsvorschläge freuen.

The Challenge: Bridging PKCS#11 with PDF Signing

Integrating PKCS#11 tokens into document signing workflows has several non-trivial challenges:

  1. Komplexität auf niedriger Ebene – The PKCS#11 API (Cryptoki) requires management of slots, sessions, handles, and attributes to find the correct private key.
    Die PKCS#11‑API (Cryptoki) erfordert das Management von Slots, Sessions, Handles und Attributen, um den korrekten privaten Schlüssel zu finden.
  2. PDF‑ebene Verpackung – Signing a PDF is more than just signing bytes: the library must compute correct digests over selected byte ranges, wrap signatures in CMS/PKCS#7 containers, include timestamps, and embed validation information.
    Das Signieren eines PDFs ist mehr als nur das Signieren von Bytes: Die Bibliothek muss korrekte Digests über ausgewählte Byte‑Bereiche berechnen, Signaturen in CMS/PKCS#7‑Container einbetten, Zeitstempel hinzufügen und Validierungsinformationen einbetten.
  3. Hersteller‑Variationen – Different tokens/vendor modules may require custom attribute mapping or additional middleware.
    Verschiedene Token‑/Hersteller‑Module können benutzerdefinierte Attributzuordnungen oder zusätzliche Middleware erfordern.
  4. Compliance & Auditability – Production systems need robust PIN handling, session lifecycle control, error recovery, and logging.
    Produktionssysteme benötigen ein robustes PIN‑Handling, die Steuerung des Session‑Lebenszyklus, Fehlerrückgewinnung und Protokollierung.

This sample project addresses these by combining ICustomSignHash interface in GroupDocs.Signature with Pkcs11Interop to offload signing to the token, while letting GroupDocs deal with the PDF structure.

What the Sample Project Does

  • Demonstrates signing PDF documents using PKCS#11 tokens (dongle, smart card, HSM).
    Zeigt das Signieren von PDF‑Dokumenten mit PKCS#11‑Token (Dongle, Smartcard, HSM).
  • Supports Windows certificate store fallback: if a certificate is installed on Windows, the code can use it instead.
    Unterstützt Windows‑Zertifikatspeicher‑Fallback: Wenn ein Zertifikat in Windows installiert ist, kann der Code es stattdessen verwenden.
  • Implements custom hash signing: GroupDocs computes the digest; the token only signs the hash.
    Implementiert benutzerdefiniertes Hash‑Signing: GroupDocs berechnet den Digest; das Token signiert nur den Hash.
  • Keeps the private key on the hardware at all times — never exported.
    Behält den privaten Schlüssel auf der Hardware zu jeder Zeit — niemals exportiert.
  • Encapsulates token logic (session, key lookup, signing) in Pkcs11DigitalSigner.cs
    Kapselt die Token‑Logik (Session, Schlüssel‑Lookup, Signatur) in Pkcs11DigitalSigner.cs.
  • Provides helper logic in Helpers.cs (for example, certificate lookup in Windows store).
    Stellt Hilfslogik in Helpers.cs bereit (z. B. Zertifikats‑Suche im Windows‑Store).
  • Configuration centralized in Settings.cs.
    Konfiguration zentralisiert in Settings.cs.
  • Acts as a reference implementation you can adapt to your environment.
    Dient als Referenzimplementierung, die Sie an Ihre Umgebung anpassen können.

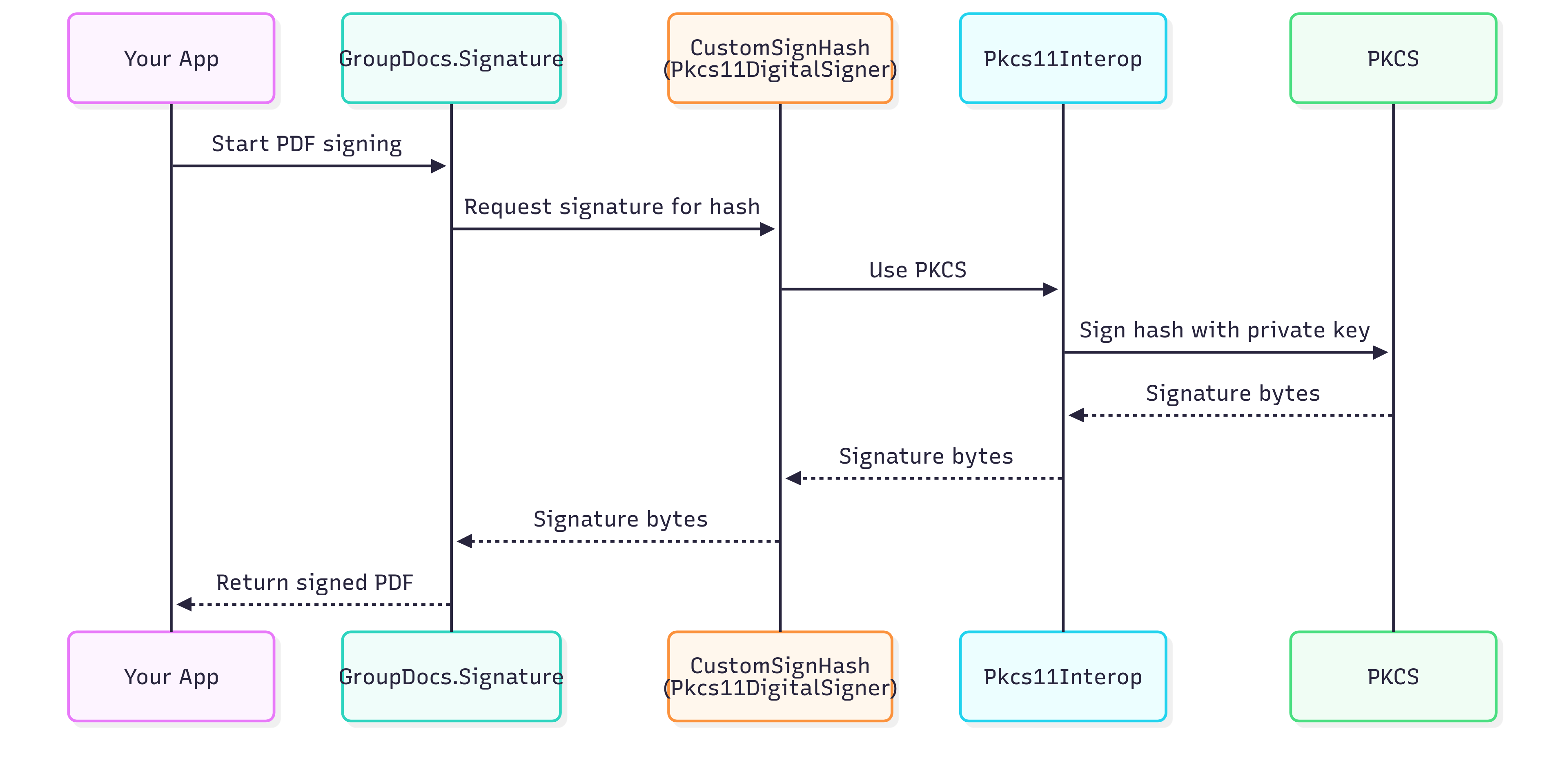

Brücke zwischen PKCS#11 und PDF‑Signing

Setup & Prerequisites

Prerequisites

  • .NET 6.0 or above (or .NET Framework 4.6.2)
    .NET 6.0 oder höher (oder .NET Framework 4.6.2)
  • A valid PKCS#11 library (DLL) from your token vendor
    Eine gültige PKCS#11‑Bibliothek (DLL) von Ihrem Token‑Hersteller
  • A hardware token (USB dongle, smart card, or HSM) with a valid certificate
    Ein Hardware‑Token (USB‑Dongle, Smartcard oder HSM) mit einem gültigen Zertifikat
  • GroupDocs.Signature for .NET (trial or licensed)
    GroupDocs.Signature for .NET (Testversion oder lizenziert)
  • The Pkcs11Interop library
    Die Pkcs11Interop‑Bibliothek

Installation

git clone https://github.com/groupdocs-signature/esign-documents-with-pkcs11-using-groupdocs-signature-dotnet.git
cd esign-documents-with-pkcs11-using-groupdocs-signature-dotnet
dotnet restore

Open solution in Visual Studio or your preferred IDE, ensure dependencies are resolved.
Öffnen Sie die Lösung in Visual Studio oder Ihrer bevorzugten IDE und stellen Sie sicher, dass die Abhängigkeiten aufgelöst sind.

Repository Structure Deep Dive

GroupDocs.Signature-for-.NET-PKCS11-Sample/
├── GroupDocs.Signature-for-.NET-PKCS11-Sample.csproj      # Project file
├── Program.cs                                             # Entry point and usage flow
├── Settings.cs                                            # PKCS#11 / token configuration
├── Helpers.cs                                             # Utility functions (Windows store, certificate filtering)
├── Pkcs11DigitalSigner.cs                                 # Implements ICustomSignHash via PKCS#11
└── README.md                                              # Explanation & usage instructions
  • Program.cs – orchestrates signing; demonstrates both token-based and Windows cert flow.
    Program.cs — steuert das Signieren; demonstriert sowohl token‑basierten als auch Windows‑Zertifikat‑Flow.
  • Settings.cs – contains constants/placeholders for Pkcs11LibraryPath, TokenPin, and CertificateSubject.
    Settings.cs — enthält Konstanten/Platzhalter für Pkcs11LibraryPath, TokenPin und CertificateSubject.
  • Helpers.cs – contains code to find certificates in Windows store by subject name (used for fallback flow).
    Helpers.cs — enthält Code, um Zertifikate im Windows‑Store nach Subject‑Name zu finden (wird für den Fallback‑Flow verwendet).
  • Pkcs11DigitalSigner.cs – core logic: load the PKCS#11 module, open sessions, locate the private key object, sign a digest, and return an X509Certificate2 or a signature callback implementation.
    Pkcs11DigitalSigner.cs — Kernlogik: Laden des PKCS#11‑Moduls, Öffnen von Sessions, Lokalisieren des privaten Schlüsselobjekts, Signieren eines Digests und Rückgabe eines X509Certificate2‑ oder Signatur‑Callback‑Implementierung.
  • README.md – provides overview, challenges, and usage instructions (which this blog complements).
    README.md — bietet Überblick, Herausforderungen und Anweisungen zur Nutzung (die dieser Blog ergänzt).

Code Explanation & Walkthrough

Settings.cs

public static class Settings
{
    public const string Pkcs11LibraryPath = "<PKCS11_LIBRARY_PATH>";
    public const string TokenPin = "<TOKEN_PIN>";
    public const string CertificateSubject = "<CERT_SUBJECT>";
}

This isolates configuration details so they can be easily replaced in your deployment environment.
Damit werden Konfigurationsdetails isoliert, sodass sie in Ihrer Bereitstellungsumgebung leicht ausgetauscht werden können.

Pkcs11DigitalSigner.cs — High-Level Flow

public class Pkcs11DigitalSigner : ICustomSignHash
{
    public byte[] SignHash(byte[] hash)
    {
        // This method is invoked by GroupDocs.Signature when it needs the token to sign a hash
        using (var pkcs11 = new Pkcs11(Settings.Pkcs11LibraryPath, AppType.SingleThreaded))
        {
            // Load module, open session, login with PIN, find key and perform signing
        }
    }

    public X509Certificate2 GetCertificateFromPkcs11()
    {
        // Retrieves the public certificate from the token so the signing options can be configured
    }
}
  • SignHash is the central method: it receives the digest computed by GroupDocs, then uses PKCS#11 APIs to sign it.
    SignHash ist die zentrale Methode: Sie erhält den von GroupDocs berechneten Digest und verwendet anschließend die PKCS#11‑APIs, um diesen zu signieren.
  • GetCertificateFromPkcs11 fetches the certificate (with public key) stored in the token so that signature metadata is correct.
    GetCertificateFromPkcs11 ruft das im Token gespeicherte Zertifikat (mit öffentlichem Schlüssel) ab, sodass die Signatur‑Metadaten korrekt sind.

Program.cs — Usage Flow

class Program
{
    static void Main()
    {
        string inputFile = "sample.pdf";
        string outputFile = "signed.pdf";

        // (1) PKCS#11 signing
        var tokenSigner = new Pkcs11DigitalSigner();
        var cert = tokenSigner.GetCertificateFromPkcs11();

        using (var signature = new Signature(inputFile))
        {
            var options = new DigitalSignOptions(cert)
            {
                Comments = "Signed with PKCS#11 token",
                SignTime = DateTime.Now,
                CustomSignHash = tokenSigner  // link token-based signing
            };
            signature.Sign(outputFile, options);
        }

        // (2) Windows certificate store fallback (optional)
        // var storeCert = Helpers.GetCertificateFromWindowsStore(Settings.CertificateSubject);
        // using (var signature2 = new Signature(inputFile))
        // {
        //     var options2 = new DigitalSignOptions(storeCert) { ... };
        //     signature2.Sign("signed_store.pdf", options2);
        // }
    }
}

Key points:

  • CustomSignHash property of DigitalSignOptions is set to tokenSigner, enabling GroupDocs to delegate actual hash signing to the token.
    Die Eigenschaft CustomSignHash von DigitalSignOptions wird auf tokenSigner gesetzt, wodurch GroupDocs das eigentliche Hash‑Signing an das Token delegiert.
  • The fallback flow (commented out) shows how to switch to Windows store cert when hardware token is unavailable.
    Der Fallback‑Flow (auskommentiert) zeigt, wie man bei nicht verfügbarem Hardware‑Token zum Windows‑Store‑Zertifikat wechselt.

Use Cases & Real-World Scenarios

  • India & CA‑Issued USB Signature Dongles
    Indien & von Zertifizierungsstellen ausgestellte USB‑Signatur‑Dongles
    In India, many legally binding eSignatures require certificates stored in USB dongles issued by certified authorities. This sample enables apps (e.g. document gateways, portals) to integrate directly with such dongles.
    In Indien erfordern viele rechtlich bindende eSignaturen Zertifikate, die in von zertifizierten Behörden ausgestellten USB‑Dongles gespeichert sind. Dieses Beispiel ermöglicht es Anwendungen (z. B. Dokument‑Gateways, Portale), direkt mit solchen Dongles zu integrieren.
  • Enterprise Document Workflows
    Unternehmens‑Dokumenten‑Workflows
    For internal systems like contract management or approval flows, hardware signing ensures that unauthorized users cannot forge document signatures.
    Für interne Systeme wie Vertragsmanagement oder Genehmigungs‑Workflows stellt das Hardware‑Signing sicher, dass unautorisierte Benutzer Dokumentensignaturen nicht fälschen können.
  • Legal / Compliance‑Driven Signing
    Rechts‑ / Compliance‑gesteuertes Signing
    Governments and regulated industries often require that signatures come from hardware‑controlled keys. This integration helps meet strict audit and compliance demands.
    Regierungen und regulierte Branchen verlangen häufig, dass Signaturen von hardware‑gesteuerten Schlüsseln stammen. Diese Integration hilft, strenge Audit‑ und Compliance‑Anforderungen zu erfüllen.

Common Pitfalls & Troubleshooting

  • Incorrect library path → The PKCS#11 DLL path must match your token vendor’s module (e.g. softhsm2.dll, cryptoki.dll).
    Falscher Bibliothekspfad → Der PKCS#11‑DLL‑Pfad muss mit dem Modul Ihres Token‑Herstellers übereinstimmen (z. B. softhsm2.dll, cryptoki.dll).
  • PIN lock or failure → Repeated wrong PIN entries may lock the token; check vendor’s policy.
    PIN‑Sperre oder -Fehler → Mehrfach falsche PIN‑Eingaben können den Token sperren; prüfen Sie die Richtlinien des Herstellers.
  • Key not found → Ensure the correct certificate subject is given; the token must contain the certificate with matching subject.
    Schlüssel nicht gefunden → Stellen Sie sicher, dass das richtige Zertifikats‑Subject angegeben ist; das Token muss das Zertifikat mit dem entsprechenden Subject enthalten.
  • Driver or middleware missing → Some tokens require having vendor drivers installed before Pkcs11Interop can communicate.
    Treiber oder Middleware fehlt → Einige Token benötigen installierte Herstellertreiber, bevor Pkcs11Interop kommunizieren kann.
  • Threading issues → PKCS#11 operations may not be thread-safe; use single-threaded context unless vendor supports multiple.
    Thread‑Probleme → PKCS#11‑Operationen sind möglicherweise nicht thread‑sicher; verwenden Sie einen Single‑Thread‑Kontext, sofern der Hersteller nicht mehrere unterstützt.
  • Timeouts or session resets → Long operations may cause sessions to close or time out; ensure proper session handling and cleanup.
    Timeouts oder Session‑Resets → Lange Vorgänge können Sessions schließen oder Zeitüberschreitungen auslösen; sorgen Sie für ordnungsgemäße Session‑Verwaltung und Bereinigung.

Security & Best Practices

  • Never hardcode production secrets (PINs, library paths); use secure config or secrets management.
    Keine Produktionsgeheimnisse (PINs, Bibliothekspfade) hartkodieren; verwenden Sie sichere Konfiguration oder Secrets‑Management.
  • Use strong PINs and rotate them where policy allows.
    Verwenden Sie starke PINs und rotieren Sie diese, wo die Richtlinie es erlaubt.
  • Log operations and errors (without logging sensitive PINs).
    Protokollieren Sie Vorgänge und Fehler (ohne sensible PINs zu protokollieren).
  • Limit token sessions and logout immediately after signing.
    Begrenzen Sie Token‑Sessions und melden Sie sich sofort nach dem Signieren ab.
  • Validate the signature after signing (chain checks, timestamping).
    Validieren Sie die Signatur nach dem Signieren (Kettenprüfungen, Zeitstempel).
  • Test across environments and token types (dongle/smart card/HSM).
    Testen Sie in verschiedenen Umgebungen und mit unterschiedlichen Token‑Typen (Dongle/Smartcard/HSM).

Next Steps & Resources

Ready to try it yourself? Clone the repo, update the placeholders, and run the sample.
Bereit, es selbst auszuprobieren? Klonen Sie das Repository, aktualisieren Sie die Platzhalter und führen Sie das Beispiel aus.

Topics you may want to explore next:

  • Custom Hash Signing (delegating digest + signing to token)
    Benutzerdefiniertes Hash‑Signing (Digest‑ und Signatur‑Delegierung an das Token)
  • Timestamping & LTV / DSS embedding
    Zeitstempel & LTV / DSS‑Einbettung
  • Iterative signing (multiple signatures in one document)
    Iteratives Signieren (mehrere Signaturen in einem Dokument)
  • Integration with remote HSM services or cloud‑based token stores
    Integration mit Remote‑HSM‑Diensten oder cloud‑basierten Token‑Stores
