Introduction et Motivation

Lors de la mise en œuvre de signatures numériques dans des systèmes de niveau entreprise, la sécurité est non négociable.
Stocker un certificat dans un fichier PFX ou P12 local est pratique mais expose la clé privée à l’extraction ou à la compromission. En revanche, les jetons matériels PKCS#11 (tels que les dongles USB, les cartes à puce et les HSM) conservent les clés à l’intérieur d’une frontière résistante à la falsification, garantissant qu’elles ne quittent jamais le dispositif.

Cet article montre comment utiliser GroupDocs.Signature for .NET conjointement avec Pkcs11Interop pour signer des documents PDF avec des jetons matériels. L’approche combine commodité et conformité : GroupDocs gère tout l’emballage au niveau PDF (champs de signature, calcul du condensé, insertion), tandis que le jeton effectue la signature cryptographique réelle.

⚠️ Avis de mise en œuvre précoce
Cette solution est actuellement fournie en tant que mise en œuvre précoce pour l’utilisation de dongles de signature numérique PKCS#11 avec GroupDocs.Signature.
Bien qu’elle permette de signer des documents avec des jetons matériels, nous vous recommandons fortement d’effectuer des tests supplémentaires dans votre propre environnement afin de vous assurer qu’elle répond à vos exigences de conformité et de sécurité.
Nous apprécierions grandement vos retours, résultats de test et suggestions d’amélioration.

Le défi : faire le pont entre PKCS#11 et la signature PDF

L’intégration des jetons PKCS#11 dans les flux de travail de signature de documents comporte plusieurs défis non triviaux :

  1. Complexité bas‑niveau – L’API PKCS#11 (Cryptoki) nécessite la gestion des slots, des sessions, des handles et des attributs pour trouver la bonne clé privée.
  2. Emballage au niveau PDF – Signer un PDF, ce n’est pas seulement signer des octets : la bibliothèque doit calculer les bons condensés sur les plages d’octets sélectionnées, encapsuler les signatures dans des conteneurs CMS/PKCS#7, inclure des horodatages et intégrer des informations de validation.
  3. Variations entre fournisseurs – Différents jetons/modules fournisseurs peuvent nécessiter une cartographie d’attributs personnalisée ou un middleware supplémentaire.
  4. Conformité et auditabilité – Les systèmes de production ont besoin d’une gestion robuste des PIN, du contrôle du cycle de vie des sessions, de la récupération d’erreurs et de la journalisation.

Ce projet d’exemple répond à ces exigences en combinant l’interface ICustomSignHash de GroupDocs.Signature avec Pkcs11Interop pour déléguer la signature au jeton, tout en laissant GroupDocs gérer la structure PDF.

Ce que fait le projet d’exemple

  • Démonstre la signature de documents PDF à l’aide de jetons PKCS#11 (dongle, carte à puce, HSM).
  • Prend en charge le repli vers le magasin de certificats Windows : si un certificat est installé sous Windows, le code peut l’utiliser à la place.
  • Implémente la signature de hachage personnalisée : GroupDocs calcule le condensé ; le jeton ne signe que le hachage.
  • Garde la clé privée sur le matériel en permanence — jamais exportée.
  • Regroupe la logique du jeton (session, recherche de clé, signature) dans Pkcs11DigitalSigner.cs
  • Fournit une logique d’aide dans Helpers.cs (par exemple, recherche de certificat dans le magasin Windows).
  • Configuration centralisée dans Settings.cs.
  • Sert d’implémentation de référence que vous pouvez adapter à votre environnement.

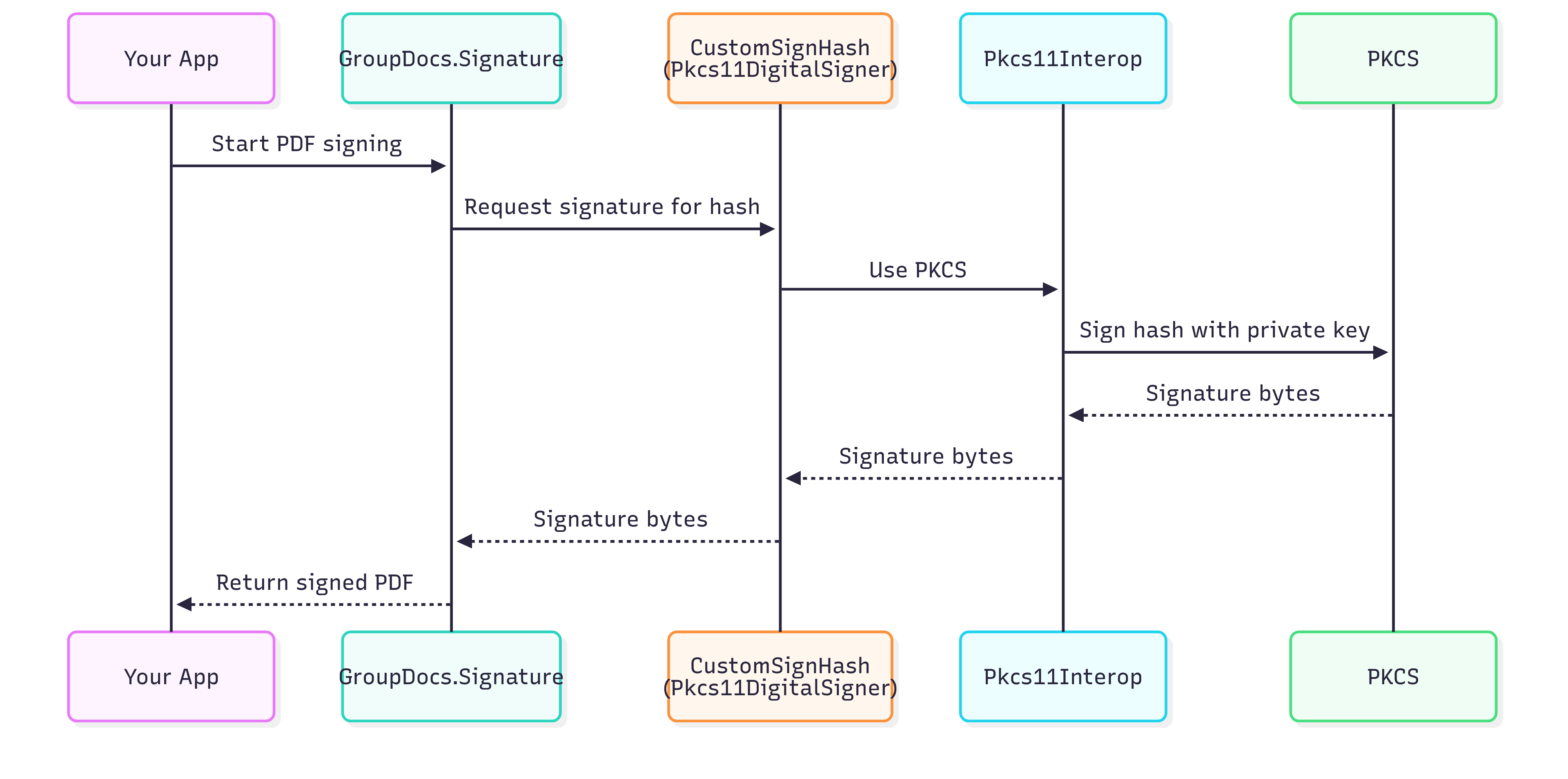

Bridging PKCS#11 with PDF Signing

Configuration et prérequis

Prérequis

  • .NET 6.0 ou supérieur (ou .NET Framework 4.6.2)
  • Une bibliothèque PKCS#11 valide (DLL) fournie par le fabricant de votre jeton
  • Un jeton matériel (dongle USB, carte à puce ou HSM) contenant un certificat valide
  • GroupDocs.Signature for .NET (version d’essai ou sous licence)
  • La bibliothèque Pkcs11Interop

Installation

git clone https://github.com/groupdocs-signature/esign-documents-with-pkcs11-using-groupdocs-signature-dotnet.git
cd esign-documents-with-pkcs11-using-groupdocs-signature-dotnet
dotnet restore

Ouvrez la solution dans Visual Studio ou votre IDE préféré, et assurez‑vous que les dépendances sont résolues.

Structure du dépôt – Analyse détaillée

GroupDocs.Signature-for-.NET-PKCS11-Sample/
├── GroupDocs.Signature-for-.NET-PKCS11-Sample.csproj      # Fichier de projet
├── Program.cs                                             # Point d’entrée et flux d’utilisation
├── Settings.cs                                            # Configuration PKCS#11 / jeton
├── Helpers.cs                                             # Fonctions utilitaires (magasin Windows, filtrage de certificats)
├── Pkcs11DigitalSigner.cs                                 # Implémente ICustomSignHash via PKCS#11
└── README.md                                              # Explications et instructions d’utilisation
  • Program.cs — orchestre la signature ; montre les flux basés sur le jeton et sur le certificat Windows.
  • Settings.cs — contient les constantes/placeholders pour Pkcs11LibraryPath, TokenPin et CertificateSubject.
  • Helpers.cs — code permettant de retrouver des certificats dans le magasin Windows par nom de sujet (utilisé pour le flux de repli).
  • Pkcs11DigitalSigner.cs — logique principale : charge le module PKCS#11, ouvre les sessions, localise l’objet clé privée, signe un condensé, et renvoie un X509Certificate2 ou une implémentation de rappel de signature.
  • README.md — fournit une vue d’ensemble, les défis et les instructions d’utilisation (complément de ce blog).

Explication du code et walkthrough

Settings.cs

public static class Settings
{
    public const string Pkcs11LibraryPath = "<PKCS11_LIBRARY_PATH>";
    public const string TokenPin = "<TOKEN_PIN>";
    public const string CertificateSubject = "<CERT_SUBJECT>";
}

Cela isole les détails de configuration afin qu’ils puissent être remplacés facilement dans votre environnement de déploiement.

Pkcs11DigitalSigner.cs — Flux de haut niveau

public class Pkcs11DigitalSigner : ICustomSignHash
{
    public byte[] SignHash(byte[] hash)
    {
        // Cette méthode est invoquée par GroupDocs.Signature lorsqu’il a besoin que le jeton signe un hachage
        using (var pkcs11 = new Pkcs11(Settings.Pkcs11LibraryPath, AppType.SingleThreaded))
        {
            // Charger le module, ouvrir la session, s’authentifier avec le PIN, trouver la clé et effectuer la signature
        }
    }

    public X509Certificate2 GetCertificateFromPkcs11()
    {
        // Récupère le certificat public depuis le jeton afin que les options de signature puissent être configurées
    }
}
  • SignHash est la méthode centrale : elle reçoit le condensé calculé par GroupDocs, puis utilise les API PKCS#11 pour le signer.
  • GetCertificateFromPkcs11 récupère le certificat (clé publique) stocké dans le jeton afin que les métadonnées de la signature soient correctes.

Program.cs — Flux d’utilisation

class Program
{
    static void Main()
    {
        string inputFile = "sample.pdf";
        string outputFile = "signed.pdf";

        // (1) Signature PKCS#11
        var tokenSigner = new Pkcs11DigitalSigner();
        var cert = tokenSigner.GetCertificateFromPkcs11();

        using (var signature = new Signature(inputFile))
        {
            var options = new DigitalSignOptions(cert)
            {
                Comments = "Signed with PKCS#11 token",
                SignTime = DateTime.Now,
                CustomSignHash = tokenSigner  // lien vers la signature basée sur le jeton
            };
            signature.Sign(outputFile, options);
        }

        // (2) Repli vers le magasin de certificats Windows (optionnel)
        // var storeCert = Helpers.GetCertificateFromWindowsStore(Settings.CertificateSubject);
        // using (var signature2 = new Signature(inputFile))
        // {
        //     var options2 = new DigitalSignOptions(storeCert) { ... };
        //     signature2.Sign("signed_store.pdf", options2);
        // }
    }
}

Points clés :

  • La propriété CustomSignHash de DigitalSignOptions est définie à tokenSigner, ce qui permet à GroupDocs de déléguer la signature réelle du hachage au jeton.
  • Le flux de repli (commenté) montre comment basculer vers le certificat du magasin Windows lorsque le jeton matériel n’est pas disponible.

Cas d’usage et scénarios réels

  • Inde & dongles de signature USB émis par les autorités de certification
    En Inde, de nombreuses e‑signatures juridiquement contraignantes exigent des certificats stockés dans des dongles USB délivrés par des autorités certifiées. Cet exemple permet aux applications (passerelles de documents, portails) de s’intégrer directement à ces dongles.
  • Flux de travail documentaires d’entreprise
    Pour les systèmes internes tels que la gestion de contrats ou les processus d’approbation, la signature matérielle garantit que des utilisateurs non autorisés ne puissent pas falsifier les signatures de documents.
  • Signature légale / conforme
    Les gouvernements et les secteurs réglementés exigent souvent que les signatures proviennent de clés contrôlées par du matériel. Cette intégration aide à satisfaire les exigences strictes d’audit et de conformité.

Pièges courants et dépannage

  • Chemin de bibliothèque incorrect → Le chemin du DLL PKCS#11 doit correspondre au module fourni par le fabricant de votre jeton (ex. softhsm2.dll, cryptoki.dll).
  • Verrouillage ou échec du PIN → Des saisies incorrectes répétées peuvent bloquer le jeton ; consultez la politique du fabricant.
  • Clé non trouvée → Vérifiez que le sujet du certificat fourni est correct ; le jeton doit contenir le certificat correspondant.
  • Pilote ou middleware manquant → Certains jetons nécessitent l’installation préalable des pilotes du fabricant avant que Pkcs11Interop puisse communiquer.
  • Problèmes de threading → Les opérations PKCS#11 peuvent ne pas être thread‑safe ; utilisez le contexte mono‑threadé sauf si le fabricant indique le support du multi‑thread.
  • Timeouts ou réinitialisation de session → Des opérations longues peuvent entraîner la fermeture ou l’expiration des sessions ; assurez‑vous d’une gestion adéquate des sessions et du nettoyage.

Sécurité et bonnes pratiques

  • Ne jamais coder en dur les secrets de production (PIN, chemins de bibliothèque) ; utilisez une configuration sécurisée ou un gestionnaire de secrets.
  • Utilisez des PIN forts et faites‑les tourner lorsque la politique le permet.
  • Journalisez les opérations et les erreurs (sans consigner les PIN sensibles).
  • Limitez le nombre de sessions ouvertes sur le jeton et déconnectez‑vous immédiatement après la signature.
  • Validez la signature après la création (vérifications de chaîne, horodatage).
  • Testez dans différents environnements et avec différents types de jetons (dongle/carte à puce/HSM).

Prochaines étapes et ressources

Prêt à l’essayer ? Clonez le dépôt, remplacez les placeholders et lancez l’exemple.
Thèmes que vous pourriez explorer ensuite :

  • Signature de hachage personnalisée (déléguer le condensé + la signature au jeton)
  • Horodatage & intégration LTV / DSS
  • Signature itérative (plusieurs signatures dans un même document)
  • Intégration avec des services HSM distants ou des magasins de jetons cloud
