Hoe documenten ondertekenen in .NET met PKCS#11 USB‑dongles, smartcards & HSM's

Inleiding & Motivatie

Bij het implementeren van digitale handtekeningen in enterprise‑grade systemen is beveiliging niet onderhandelbaar.
Het opslaan van een certificaat in een lokaal PFX‑ of P12‑bestand is handig, maar stelt de privésleutel bloot aan extractie of compromittering. Daarentegen houden PKCS#11 hardware‑tokens (zoals USB‑dongles, smart cards en HSM’s) sleutels binnen een sabotage‑bestendige omgeving, waardoor ze het apparaat nooit verlaten.

Dit bericht laat zien hoe je GroupDocs.Signature voor .NET samen met Pkcs11Interop gebruikt om PDF‑documenten te ondertekenen met hardware‑tokens. De aanpak combineert gemak en naleving: GroupDocs verzorgt alle PDF‑niveau verpakking (handtekeningsvelden, digest‑berekening, insluiting), terwijl het token de feitelijke cryptografische ondertekening uitvoert.

⚠️ Vroegtijdige implementatie‑melding
Deze oplossing wordt momenteel als een vroege implementatie aangeboden voor het gebruik van PKCS#11 digitale handtekening‑dongles met GroupDocs.Signature.
Hoewel het ondertekening van documenten met hardware‑tokens mogelijk maakt, raden wij sterk aan extra tests uit te voeren in je eigen omgeving om te bevestigen dat het voldoet aan je compliance‑ en beveiligingsvereisten.
We stellen je feedback, testresultaten en suggesties voor verbeteringen zeer op prijs.

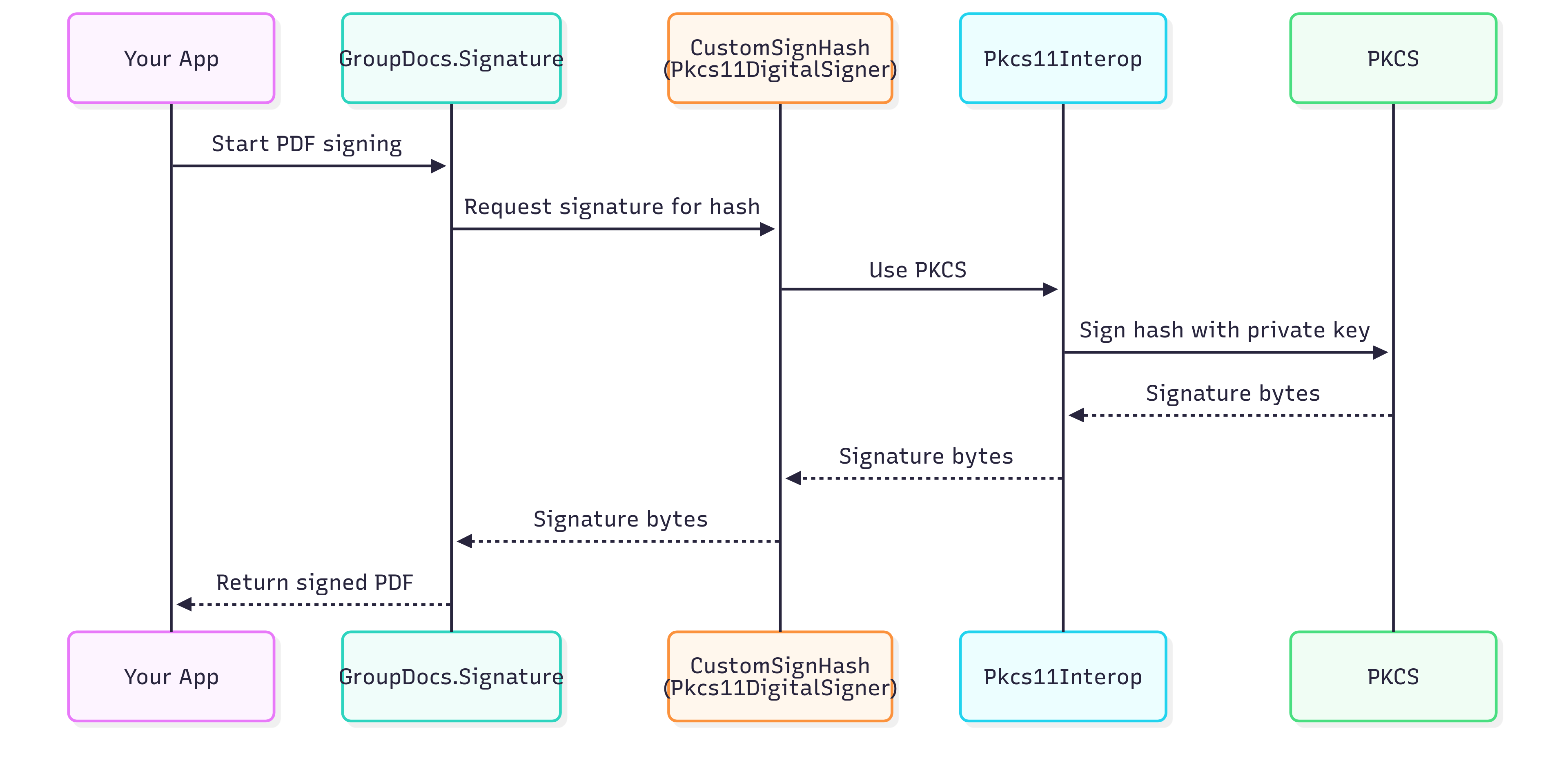

De Uitdaging: PKCS#11 koppelen aan PDF‑ondertekening

Het integreren van PKCS#11‑tokens in document‑ondertekenings‑werkstromen kent diverse niet‑triviale uitdagingen:

1. Laag‑niveau complexiteit – De PKCS#11‑API (Cryptoki) vereist beheer van slots, sessies, handles en attributen om de juiste privésleutel te vinden.
2. PDF‑niveau verpakking – Een PDF ondertekenen is meer dan alleen bytes ondertekenen: de bibliotheek moet correcte digests berekenen over geselecteerde byte‑ranges, handtekeningen verpakken in CMS/PKCS#7‑containers, timestamps opnemen en validatie‑informatie insluiten.
3. Variaties per leverancier – Verschillende tokens/leveranciers‑modules kunnen aangepaste attribuut‑mapping of extra middleware vereisen.
4. Compliance & auditability – Productiesystemen hebben robuuste PIN‑afhandeling, sessie‑levenscyclusbeheer, fout‑herstel en logboekregistratie nodig.

Dit voorbeeldproject lost deze kwesties op door de ICustomSignHash‑interface in GroupDocs.Signature te combineren met Pkcs11Interop, zodat de ondertekening naar het token wordt off‑loaded, terwijl GroupDocs de PDF‑structuur handelt.

Wat het voorbeeldproject doet

• Demonstreert ondertekenen van PDF‑documenten met PKCS#11‑tokens (dongle, smart card, HSM).
• Ondersteunt fallback naar Windows‑certificaatopslag: als een certificaat in Windows is geïnstalleerd, kan de code dat in plaats daarvan gebruiken.
• Implementeert aangepaste hash‑ondertekening: GroupDocs berekent de digest; het token ondertekent alleen de hash.
• Houdt de privésleutel altijd op de hardware — nooit geëxporteerd.
• Verpakt token‑logica (sessie, sleutelzoeken, ondertekenen) in Pkcs11DigitalSigner.cs
• Biedt helper‑logica in Helpers.cs (bijvoorbeeld: certificaat zoeken in Windows‑store).
• Configuratie gecentraliseerd in Settings.cs.
• Functies als een referentie‑implementatie die je kunt aanpassen aan je eigen omgeving.

Installatie & Voorwaarden

Voorwaarden

• .NET 6.0 of hoger (of .NET Framework 4.6.2)
• Een geldige PKCS#11‑bibliotheek (DLL) van je token‑leverancier
• Een hardware‑token (USB‑dongle, smart card of HSM) met een geldig certificaat
• GroupDocs.Signature for .NET (trial of gelicentieerd)
• De Pkcs11Interop‑bibliotheek

Installatie

git clone https://github.com/groupdocs-signature/esign-documents-with-pkcs11-using-groupdocs-signature-dotnet.git
cd esign-documents-with-pkcs11-using-groupdocs-signature-dotnet
dotnet restore

Open de oplossing in Visual Studio of je favoriete IDE en zorg dat de afhankelijkheden zijn opgelost.

Repository‑structuur diepgaand

GroupDocs.Signature-for-.NET-PKCS11-Sample/
├── GroupDocs.Signature-for-.NET-PKCS11-Sample.csproj      # Project‑bestand
├── Program.cs                                             # Instappunt en gebruiksstroom
├── Settings.cs                                            # PKCS#11 / token‑configuratie
├── Helpers.cs                                             # Hulpfuncties (Windows‑store, certificaat‑filtering)
├── Pkcs11DigitalSigner.cs                                 # Implementeert ICustomSignHash via PKCS#11
└── README.md                                              # Uitleg & gebruiksinstructies

• Program.cs – orkestreert het ondertekenen; demonstreert zowel token‑gebaseerde als Windows‑cert flow.
• Settings.cs – bevat constanten/plaatsaanduidingen voor Pkcs11LibraryPath, TokenPin en CertificateSubject.
• Helpers.cs – bevat code om certificaten in de Windows‑store te vinden op basis van de subject‑naam (gebruikt voor fallback‑flow).
• Pkcs11DigitalSigner.cs – kernlogica: laad de PKCS#11‑module, open sessies, locate‑er het privésleutelobject, onderteken een digest, en retourneer een X509Certificate2 of een handtekenings‑callback‑implementatie.
• README.md – biedt overzicht, uitdagingen en gebruiksinstructies (waar dit blog op voortborduurt).

Code‑uitleg & Doorloop

Settings.cs

public static class Settings
{
    public const string Pkcs11LibraryPath = "<PKCS11_LIBRARY_PATH>";
    public const string TokenPin = "<TOKEN_PIN>";
    public const string CertificateSubject = "<CERT_SUBJECT>";
}

Dit maakt configuratiedetails centraal zodat ze gemakkelijk kunnen worden vervangen in je implementatie‑omgeving.

Pkcs11DigitalSigner.cs — Hoog‑niveau flow

public class Pkcs11DigitalSigner : ICustomSignHash
{
    public byte[] SignHash(byte[] hash)
    {
        // This method is invoked by GroupDocs.Signature when it needs the token to sign a hash
        using (var pkcs11 = new Pkcs11(Settings.Pkcs11LibraryPath, AppType.SingleThreaded))
        {
            // Load module, open session, login with PIN, find key and perform signing
        }
    }

    public X509Certificate2 GetCertificateFromPkcs11()
    {
        // Retrieves the public certificate from the token so the signing options can be configured
    }
}

• SignHash is de centrale methode: hij ontvangt de door GroupDocs berekende digest en gebruikt vervolgens de PKCS#11‑API’s om deze te ondertekenen.
• GetCertificateFromPkcs11 haalt het certificaat (met publieke sleutel) op uit het token zodat de handtekenings‑metadata correct is.

Program.cs — Gebruiksflow

class Program
{
    static void Main()
    {
        string inputFile = "sample.pdf";
        string outputFile = "signed.pdf";

        // (1) PKCS#11 signing
        var tokenSigner = new Pkcs11DigitalSigner();
        var cert = tokenSigner.GetCertificateFromPkcs11();

        using (var signature = new Signature(inputFile))
        {
            var options = new DigitalSignOptions(cert)
            {
                Comments = "Signed with PKCS#11 token",
                SignTime = DateTime.Now,
                CustomSignHash = tokenSigner  // link token-based signing
            };
            signature.Sign(outputFile, options);
        }

        // (2) Windows certificate store fallback (optional)
        // var storeCert = Helpers.GetCertificateFromWindowsStore(Settings.CertificateSubject);
        // using (var signature2 = new Signature(inputFile))
        // {
        //     var options2 = new DigitalSignOptions(storeCert) { ... };
        //     signature2.Sign("signed_store.pdf", options2);
        // }
    }
}

Belangrijke punten:

• De eigenschap CustomSignHash van DigitalSignOptions wordt ingesteld op tokenSigner, waardoor GroupDocs de feitelijke hash‑ondertekening aan het token kan delegeren.
• De fallback‑flow (gecommentarieerd) laat zien hoe je kunt overschakelen naar een Windows‑store‑certificaat wanneer het hardware‑token niet beschikbaar is.

Toepassingsgevallen & Praktijkscenario’s

• India & door CA uitgegeven USB‑handtekening‑dongles
  In India vereisen veel juridisch bindende e‑handtekeningen certificaten die in USB‑dongles van erkende autoriteiten zijn opgeslagen. Dit voorbeeld maakt het mogelijk om apps (bijv. document‑gateways, portalen) direct met zulke dongles te integreren.
• Enterprise‑documentwerkstromen
  Voor interne systemen zoals contract‑beheer of goedkeuringsprocessen zorgt hardware‑ondertekening ervoor dat ongeautoriseerde gebruikers geen documenthandtekeningen kunnen vervalsen.
• Juridisch / compliance‑gedreven ondertekening
  Overheden en gereguleerde sectoren eisen vaak dat handtekeningen afkomstig zijn van hardware‑gestuurde sleutels. Deze integratie helpt te voldoen aan strenge audit‑ en compliance‑eisen.

Veelvoorkomende valkuilen & Probleemoplossing

• Onjuiste bibliotheek‑pad → Het PKCS#11‑DLL‑pad moet overeenkomen met de module van je token‑leverancier (bijv. softhsm2.dll, cryptoki.dll).
• PIN‑vergrendeling of -fout → Herhaalde verkeerde PIN‑invoeren kunnen het token vergrendelen; raadpleeg het beleid van de leverancier.
• Sleutel niet gevonden → Zorg dat de juiste certificaat‑subject is opgegeven; het token moet het certificaat met die subject bevatten.
• Driver of middleware ontbreekt → Sommige tokens vereisen dat de leveranciertdrivers zijn geïnstalleerd voordat Pkcs11Interop kan communiceren.
• Thread‑problemen → PKCS#11‑operaties zijn mogelijk niet thread‑safe; gebruik een single‑threaded context tenzij de leverancier meerdere threads ondersteunt.
• Time‑outs of sessie‑reset → Lange bewerkingen kunnen sessies sluiten of time‑out veroorzaken; zorg voor correcte sessiebeheer en opruiming.

Beveiliging & Best Practices

• Hardcode nooit productiesecrets (PIN’s, paden); gebruik veilige configuratie‑ of secrets‑managementoplossingen.
• Gebruik sterke PIN’s en roteer ze waar het beleid dit toestaat.
• Log operaties en fouten (zonder gevoelige PIN’s te loggen).
• Beperk token‑sessies en log direct uit na ondertekening.
• Valideer de handtekening na ondertekening (keten‑controles, timestamping).
• Test in verschillende omgevingen en met verschillende token‑typen (dongle/smart‑card/HSM).

Volgende stappen & bronnen

Klaar om het zelf uit te proberen? Clone de repository, werk de plaatsaanduidingen bij en voer het voorbeeld uit. Onderwerpen die je hierna kunt verkennen:

• Aangepaste hash‑ondertekening (digest + ondertekening delegeren aan token)
• Timestamping & LTV / DSS‑insluiting
• Iteratieve ondertekening (meerdere handtekeningen in één document)
• Integratie met externe HSM‑services of cloud‑gebaseerde token‑stores
